Гидравлическая стрелка

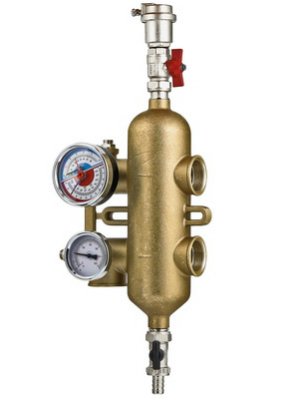

Гидравлическая стрелкаГидравлическая стрелка – это специальный разделитель, который необходим для разграничения контура котла и контура системы.

Устройство стрелки представляет собой трубу, которая имеет четыре штуцера, вваренных в нее.

Назначение

Наличие стрелки позволяет предотвратить взаимное влияние теплогенератора и контура. Также разделитель успешно решает вопрос их балансировки, так как разный объем воды, и перепад температуры может привести к тому, что корпус котлов будет нагреваться. Еще одной немаловажной функцией является то, что она защищает котел или теплообменник от влияния работы высокой температуры – от теплового удара.

Гидрострелка более эффективна для котлов под длительный цикл горения, а не для газовых устройств. Конструкции для длительного горения работают в различных фазах, поэтому необходимо постоянно поддерживать их в нужном режиме.

Можно использовать это устройство в том случае, когда проектируется большая система отопления, и настенный тип котла, имеющий два контура, неэффективен. Небольшие насосы, используемые в отдельных зонах, и установка гидрострелки помогут распределить тепло эффективно. Кроме того, гидроразделитель позволит избавиться от шлама и лишнего воздуха в системе.

Гидрострелка может работать в 3-х режимах, поэтому поступающая и выходящая вода перемешивается между собой, обеспечивая нормальную температуру.

Благодаря использованию разделителя риск возникновения поломок по причине перепада давления в системе сведен к нулю.

Действие разделителя происходит тогда, когда:

  • прохождение первого и второго контуров одинаковое. Работа возможна при правильном подборе насосов;
  • прохождение первого контура выше прохождения второго. Применяется тогда, когда воду не нужно подавать во все зоны системы отопления;
  • прохождение второго контура выше прохождения первого. Такой режим рекомендуется в случае работы только одного котла из системы.

Без гидравлической стрелки функционирование отопительной системы становится некачественным, так как часто может происходить ее разбалансировка. Радиаторы могут нагреваться из-за неконтролируемого потока воды из других насосов, в результате наблюдается появление тепловых ударов систем отопления.

Что нужно для эффективной работы отопительной системы

Для оптимальной работы систем отопления нужно учесть следующее:

  • гидрострелка функционирует исключительно в комбинации с циркулярным насосом контура котла или же с первичным;
  • для котлов обычного типа необходимо повышение температуры обратного трубопровода;
  • нужно применять датчик гидравлической стрелки, который прилагается в комплекте;
  • предпочтительней иметь и датчик температуры прямого трубопровода.

Для выбора размера разделителя необходимо учитывать мощность котлов и объем воды, проходящей через систему за единицу времени (за час).
